Tại sao cáp điện đồng MV đảm bảo độ tin cậy của lưới điện

Bản tóm tắt: Khi các ngành công nghiệp nặng hiện đại và cơ sở hạ tầng đô thị mở rộng, mạng điện áp trung thế đòi hỏi sự ổn định truyền tải chưa từng có.Cáp điện trung thế từ 6/10 kV đến 26/35 kVđóng vai trò là động mạch quan trọng của phân phối điện tải cao. Bài viết này phân tích các lớp cấu trúc quan trọng, ưu điểm kỹ thuật và tiêu chuẩn thử nghiệm nghiêm ngặt của cáp đồng trung thế, hướng dẫn các nhà quản lý mua sắm cơ sở hạ tầng hướng tới an ninh mạng lâu dài.

Mục lục

1.Giới thiệu

2.Các lớp kết cấu của cáp MV 6/10 kV đến 26/35 kV

3.Tại sao dây dẫn đồng lại vượt trội trong hệ thống điện trung thế

4. Loại bỏ rủi ro dưới lòng đất: Che chắn và áo giáp

5. Tuân thủ kỹ thuật và tùy chỉnh nhà máy

Giới thiệu

Lưới điện vận hành trong phạm vi điện áp trung thế 6 kV đến 35 kV gây ra ứng suất điện đáng kể mà đường dây điện áp thấp tiêu chuẩn không thể chịu được. Ở những điện thế cao này, bất kỳ sự bất thường nào về cấu trúc đều có thể dẫn đến phóng điện cục bộ thảm khốc. Để đảm bảo tính liên tục không bị gián đoạn cho các trạm biến áp đô thị và các khu sản xuất lớn, các kỹ sư tư vấn liên tục xác định các giải pháp điện áp trung thế lõi đồng công suất lớn.

Là một nhà sản xuất được quốc tế công nhận,Cáp Taitongtận dụng dây chuyền sản xuất lưu hóa dây xích tiên tiến để cung cấp cáp điện 6/10 kV đến 26/35 kV vượt qua giới hạn an toàn lưới điện toàn cầu, cung cấp các tùy chọn phân phối hiệu quả cao cho các cuộc đấu thầu công nghiệp nặng.

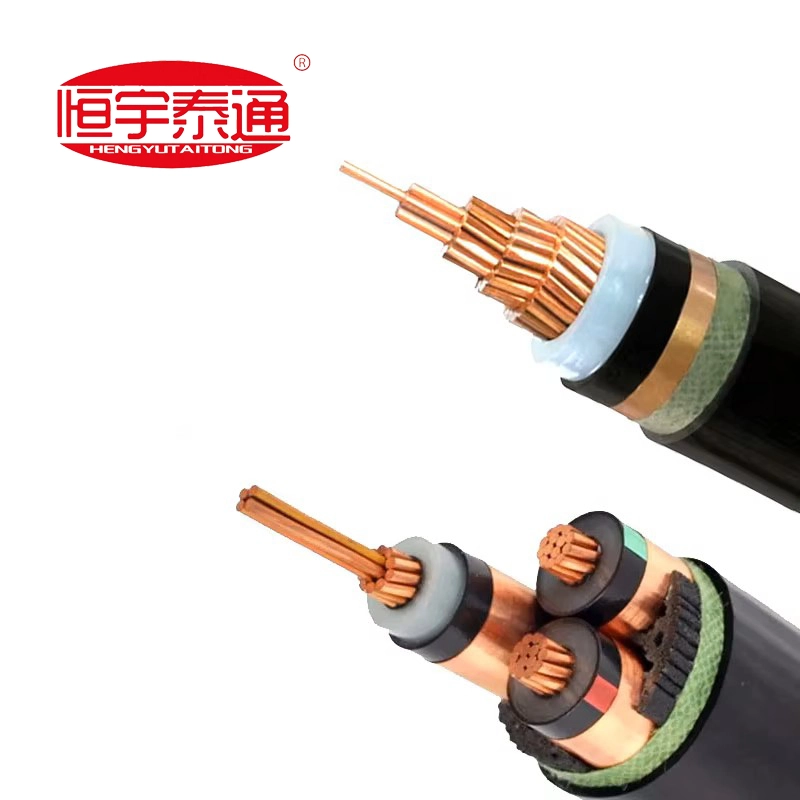

Các lớp kết cấu của cáp trung thế 6/10 kV đến 26/35 kV

Không giống như hệ thống dây điện hạ thế, cáp trung thế yêu cầu lớp đùn ba lớp phức tạp để đồng nhất hóa điện trường cường độ cao bên trong. Kỹ thuật kết cấu liên quan đến một số khu vực được sản xuất chính xác:

dây dẫn: Đồng bện nén tròn, có độ tinh khiết cao (Loại 2) đảm bảo độ dẫn điện tối đa và đường kính tối thiểu.

Tấm chắn bán dẫn bên trong: Một lớp bán dẫn mịn được ép trực tiếp lên dây dẫn để loại bỏ sự tập trung ứng suất điện.

Cách Nhiệt XLPE: Polyethylene liên kết ngang siêu sạch, xử lý ứng suất điện áp cao lên đến 90°C khi hoạt động liên tục.

Tấm chắn cách nhiệt bên ngoài: Lớp bán dẫn có thể tách rời hoặc liên kết để đồng nhất hóa điện trường xuyên tâm.

Lớp che chắn kim loại: Băng đồng có độ dẫn điện cao hoặc dây đồng được bọc xoắn ốc được thiết kế để truyền dòng điện dung và dòng điện chạm đất một cách an toàn.

Vỏ bảo vệ bên ngoài: Vỏ bọc PVC hoặc PE mật độ cao, chịu được thời tiết, được thiết kế để cách ly lớp bảo vệ kim loại khỏi độ ẩm của lòng đất.

Tại sao dây dẫn đồng lại vượt trội trong hệ thống điện trung thế

Trong khi nhôm chiếm ưu thế trong các đường dây tiện ích điện áp thấp tại địa phương do chi phí ban đầu thấp thì đồng có độ tinh khiết cao là tiêu chuẩn không thể tranh cãi để phân phối điện áp trung thế quan trọng từ 6 kV đến 35 kV vì một số lý do chính:

1. Khả năng mang dòng điện vượt trội: Đồng có điện trở thấp hơn đáng kể so với nhôm, cho phép các thiết bị lõi đơn hoặc ba lõi truyền các khối năng lượng lớn qua các dãy ống dẫn ngầm chặt chẽ hơn.

2. Giảm thiểu điện áp giảm: Cần thiết cho hoạt động công nghiệp lâu dài, lõi đồng làm giảm đáng kể tổn thất do nhiệt truyền tải trên đường dây trên phạm vi khu vực mở rộng.

3. Độ bền kéo cơ học cao: Đồng có thể chịu được lực kéo cực lớn trong quá trình định tuyến rãnh phức tạp hoặc lắp đặt khoan định hướng sâu, loại bỏ rủi ro kéo giãn lõi.

Loại bỏ rủi ro ngầm: Che chắn & Giáp

Mối đe dọa phổ biến nhất đối với mạch điện trung thế chôn dưới nước là hiện tượng đọng nước—một hiện tượng trong đó các lỗ rỗng cực nhỏ trong vật liệu cách nhiệt rẻ tiền kết hợp với độ ẩm làm suy giảm cáp từ từ theo thời gian.

Cáp Taitongloại bỏ rủi ro này bằng cách sử dụng vật liệu hỗn hợp siêu sạch và công nghệ liên kết ngang ba lớp hiện đại. Tấm chắn băng đồng chồng lên nhau kết hợp với áo giáp dây thép tùy chọn (SWA) hoặc áo giáp băng thép đôi (DSTA) tạo thành một rào chắn kép. Rào chắn này đẩy lùi hoàn toàn áp lực của đá ngầm, sự xâm nhập của hơi ẩm và sự xuống cấp của loài gặm nhấm, kéo dài tuổi thọ hoạt động lên hơn 30 năm.

Tuân thủ kỹ thuật và tùy chỉnh nhà máy

Đấu thầu cơ sở hạ tầng toàn cầu không có chỗ cho sự thỏa hiệp. Hệ thống điện áp trung thế yêu cầu thực hiện thiết kế hoàn hảo được hỗ trợ bởi các chứng chỉ thử nghiệm điển hình cứng nhắc.

TạiCáp Taitong, chúng tôi không điều hành một trung tâm thanh toán bù trừ hàng loạt chung chung. Hoạt động trên mô hình sản xuất tùy chỉnh 100% tại nhà máy, mỗi lô cáp trung thế một lõi và ba lõi đều được thiết kế trực tiếp dựa trên bảng số lượng (BOQ) cụ thể của dự án của bạn, các yêu cầu hệ thống theo dõi và thông số kỹ thuật môi trường địa phương.

Hãy liên hệ với đơn vị kỹ thuật trung thế của chúng tôi ngay hôm nayđể truy cập các danh mục kỹ thuật của nhà máy, các tờ thiết kế mặt cắt hoặc để nhận được ước tính chi phí nhanh chóng, sẵn sàng cho hợp đồng cho cuộc đấu thầu cơ sở hạ tầng lưới điện khu vực của bạn!
