Tại sao lưới điện bọc thép nhôm 0,6/1kV

Bản tóm tắt:Trong quá trình phát triển khu công nghiệp, mạng lưới thu thập năng lượng tái tạo và vòng phân phối thương mại, việc cân đối ngân sách lắp đặt với việc bảo vệ nghiêm ngặt dưới lòng đất là điều cần thiết. Cáp điện nhôm bọc thép đóng vai trò là xương sống cho mạng lưới điện hạ thế chôn trực tiếp. Bài viết này trình bày chi tiết về kỹ thuật phân lớp bên trong, cơ chế bảo vệ băng thép kép và lợi ích về chi phí khiến dây chuyền bọc thép nhôm đa ​​lõi trở thành thông số kỹ thuật hàng đầu cho hoạt động mua sắm dự án quốc tế.

Mục lục

Giới thiệu

Kiến trúc kết cấu của cáp nhôm bọc thép đa lõi 0,6/1kV

Áo giáp băng thép đôi: Đảm bảo hoạt động tiện ích chôn trực tiếp

Dây dẫn nhôm: Tối đa hóa ROI trên cơ sở hạ tầng quy mô lớn

Các kịch bản ứng dụng chính trong các dự án điện toàn cầu

Tùy chỉnh trực tiếp tại nhà máy và bảo mật tìm nguồn cung ứng

Giới thiệu

Mạng lưới cấp điện ngầm luôn phải đối mặt với các mối nguy hiểm cơ học. Các rãnh chôn trực tiếp trải qua quá trình nén đất, các va chạm vật lý vô tình trong quá trình đào và sự xâm nhập của loài gặm nhấm dưới lòng đất. Hơn nữa, trong các mạng phân phối thứ cấp đường dài, việc sử dụng cáp đồng nặng truyền thống làm tăng đáng kể chi phí nguyên liệu thô và chi phí vận chuyển.

Để giải quyết những thách thức về kỹ thuật và ngân sách này,Cáp Taitongsản xuất cáp điện nhôm bọc thép đa lõi 0,6/1kV hiệu suất cao. Kết hợp các dây dẫn nhôm bện có độ dẫn điện cao với lớp giáp kim loại chịu lực cao, cáp của chúng tôi mang lại độ an toàn cơ học vượt trội và hiệu quả vận hành lâu dài cho các nhà thầu tiện ích toàn cầu.

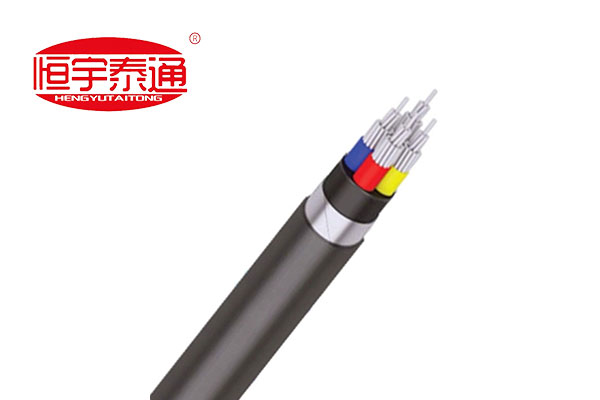

Kiến trúc kết cấu của cáp nhôm bọc thép đa lõi 0,6/1kV

Mặt cắt nhiều lớp của cáp điện nhôm bọc thép băng thép cung cấp khả năng bảo vệ cơ và điện hoàn chỉnh:

Dây dẫn nhôm bị mắc kẹt (Loại 2):Được hình thành từ các dây nhôm điện có độ tinh khiết cao được bện chặt để đảm bảo công suất dòng điện ổn định, trọng lượng nhẹ và độ tin cậy kết nối đầu cuối cao.

Cách điện pha được mã hóa màu:Lớp cách điện XLPE hoặc PVC cao cấp bao quanh mỗi lõi với các màu tiêu chuẩn (Đỏ, Vàng, Xanh lam, v.v.) để đảm bảo nhận dạng pha không có lỗi trong quá trình lắp đặt tại chỗ.

Bộ đồ giường / vỏ đệm bên trong ép đùn:Được hình thành trên cụm lõi bên trong để bảo vệ lớp cách điện pha khỏi các cạnh kim loại sắc nhọn trong quá trình bọc thép.

Áo giáp băng thép đôi (DSTA):Các dải thép xoắn chồng lên nhau quấn quanh ma trận lõi để hấp thụ áp lực nghiền hướng tâm cao và ngăn các công cụ vật lý hoặc đá làm thủng cáp.

Vỏ bảo vệ bên ngoài hạng nặng:Lớp bọc PVC hoặc PE chống dầu, ổn định tia cực tím giúp ngăn chặn sự xâm nhập của hơi ẩm, ăn mòn axit đất và suy thoái môi trường.

Áo giáp băng thép đôi: Đảm bảo hoạt động tiện ích chôn trực tiếp

Tại sao tư vấn cơ sở hạ tầng chỉ địnhCáp bọc thép băng thép (DSTA)như dòng YJLV22/VLV22 dành cho nguồn điện thứ cấp điện áp thấp?

1. Loại bỏ các ống dẫn bên ngoài đắt tiền:Cáp không có giáp yêu cầu ống dẫn PVC hoặc bê tông nặng khi chôn dưới đất. Các thiết kế bọc thép bằng băng thép có thể được đặt trực tiếp vào các rãnh dưới lòng đất, giúp giảm đáng kể chi phí đào và đường ống dân dụng.

2. Phòng thủ mạnh mẽ và chống va đập:Áp lực nặng nề của lòng đất, sự lắng đọng của đá hoặc các phương tiện di chuyển trên cao có thể làm biến dạng hệ thống cáp nhựa mềm. Lớp băng thép đôi quấn hấp thụ tác động vật lý, duy trì tính toàn vẹn của lõi cấu trúc và ngăn ngừa đoản mạch giữa các pha.

3. Phòng chống sâu bệnh dưới đất:Mối, chuột túi và các loài gặm nhấm thường xuyên nhai lớp phủ polymer tiêu chuẩn. Hàng rào thép kim loại không thể xuyên thủng giúp ngăn chặn thiệt hại sinh học, kéo dài tuổi thọ của mạng lưới ngầm lên hơn 30 năm.

Dây dẫn nhôm: Tối đa hóa ROI trên cơ sở hạ tầng quy mô lớn

Ngân sách nguyên vật liệu quyết định tính khả thi của dự án. Sử dụngdây dẫn nhôm bị mắc kẹtthay cho đồng mang lại lợi ích kinh tế mang tính quyết định:

Tiết kiệm chi phí đáng kể:Nhôm mang lại độ dẫn điện vượt trội trên mỗi đô la, cho phép các nhà thầu EPC cắt giảm đáng kể chi phí vật liệu cáp trên khắp các dặm phân phối rộng khắp.

Trọng lượng xử lý nhẹ hơn:Trọng lượng nhôm giảm giúp đơn giản hóa việc kéo khay cáp, giảm thời gian lao động lắp đặt và giảm chi phí vận chuyển container khi giao hàng ra nước ngoài.

Các kịch bản ứng dụng chính trong các dự án điện toàn cầu

Nhờ sự cân bằng về sức mạnh, khả năng bảo vệ và khả năng chi trả, dòng nhôm bọc thép của Taitong Cable được triển khai rộng rãi trong các cuộc đấu thầu dự án quốc tế lớn:

Trang trại năng lượng mặt trời và năng lượng gió:Vận chuyển đầu ra điện áp thấp từ các trạm biến tần đến các bộ biến áp tăng áp trên các địa hình ngoài trời rộng lớn.

Khu liên hợp công nghiệp và nhà máy hóa chất:Định tuyến nguồn điện thứ cấp dọc theo các rãnh cáp ngoài trời và các ống dẫn ngầm tiếp xúc với tải trọng máy móc hạng nặng.

Các tuyến phụ thương mại và dân cư:Kết nối các trạm biến áp chính với các bảng phân phối tòa nhà riêng lẻ trong việc mở rộng các khu phát triển ngoại ô.

Tùy chỉnh trực tiếp tại nhà máy và bảo mật tìm nguồn cung ứng

Mua sắm cơ sở hạ tầng quốc tế cho phép không dung thứ đối với các khoảng trống cách nhiệt hoặc các khoảng trống của lớp giáp. Mỗi lô sản xuất phải tuân thủ các tiêu chuẩn quốc tế có thẩm quyền, bao gồm IEC 60502-1 và BS 5467.

TạiCáp Taitong, chúng tôi hỗ trợ thực hiện dự án của bạn thông qua mô hình sản xuất tùy chỉnh 100% tại nhà máy. Chúng tôi không đẩy các mặt hàng thanh lý kho đã cũ, được làm sẵn. Thay vào đó, chúng tôi tùy chỉnh sản xuất từng lô cáp điện bằng nhôm bọc thép để căn chỉnh trực tiếp với bảng số lượng (BOQ) chính xác của dự án của bạn—hiệu chỉnh mặt cắt dây dẫn (16mm2 đến 500mm2), kết hợp nhiều lõi (3 lõi, 4 lõi, 3+1, 4+1, 3+2), độ dày lớp giáp và hợp chất vỏ ngoài chuyên dụng để phù hợp với yêu cầu lưới điện quốc gia tại địa phương của bạn.

Hãy liên hệ với bộ phận kỹ thuật phân phối điện của chúng tôi ngay hôm nayđể yêu cầu chứng chỉ kiểm tra loại được ủy quyền, bản thiết kế kích thước tùy chỉnh hoặc để nhận ước tính chi phí rõ ràng, trực tiếp tại nhà máy cho cuộc đấu thầu lưới điện sắp tới của bạn!
