Tại sao nên sử dụng cáp nhôm bọc thép 4 lõi

Bản tóm tắt: Trong việc mở rộng tiện ích công nghiệp, mạng lưới thu gom nhà máy năng lượng mặt trời và đường ống phân phối của tòa nhà thương mại, việc cân bằng độ bền khi chôn trực tiếp với ngân sách mua sắm eo hẹp là ưu tiên kỹ thuật quan trọng. Cáp điện nhôm bọc thép 4 lõi (dòng YJLV22 / 0,6/1kV) đóng vai trò là giải pháp truyền tải có độ tin cậy cao cho mạng thứ cấp điện áp thấp. Bài viết kỹ thuật này phân tích thiết kế nhiều lớp, cơ chế bọc băng thép đôi và lợi ích về chi phí khiến cáp điện nhôm 4 lõi trở thành lựa chọn hàng đầu cho các cuộc đấu thầu cơ sở hạ tầng quốc tế.

Mục lục

Giới thiệu

Kiến trúc kết cấu của cáp nhôm bọc thép 4 lõi

Áo giáp băng thép đôi: Bảo vệ các hoạt động tiện ích chôn trực tiếp

Thiết kế 4 lõi: Hợp lý hóa nguồn điện áp thấp ba pha

Ưu điểm về chi phí của dây dẫn nhôm bị mắc kẹt

Các kịch bản ứng dụng chính trong lưới điện khu vực

Tùy chỉnh trực tiếp tại nhà máy và bảo mật tìm nguồn cung ứng

Giới thiệu

Đường dây phân phối điện hạ áp ngầm phải chịu áp lực vật lý nặng nề. Các rãnh ngầm khiến cáp không được bọc thép chịu tác động của chuyển động của đất, lực nén, cạnh đá sắc nhọn và khả năng xâm nhập của loài gặm nhấm. Ngoài ra, việc chỉ định dây dẫn bằng đồng trong phạm vi phân phối dài sẽ làm tăng đáng kể chi phí nguyên liệu thô và chi phí vận chuyển.

Để giải quyết những trở ngại lắp đặt này, Taitong Cable sản xuất cáp điện nhôm bọc thép 4 lõi băng thép 0,6/1kV cao cấp. Bằng cách ghép nối các dây dẫn nhôm bện có độ dẫn điện cao với lớp bọc băng thép đôi chắc chắn, cáp của chúng tôi mang lại độ bền cơ học đáng tin cậy và cung cấp điện liên tục cho các nhà thầu tiện ích toàn cầu.

Kiến trúc kết cấu của cáp nhôm bọc thép 4 lõi

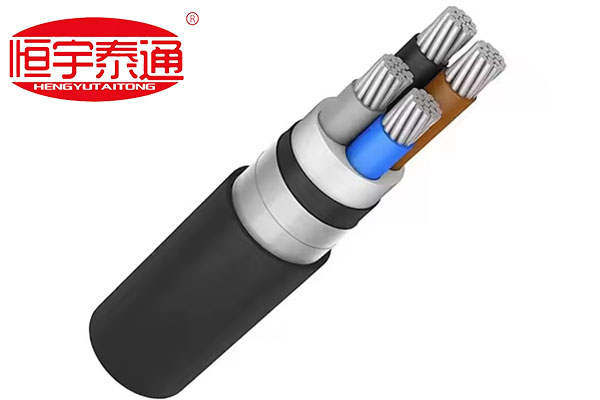

Cái nhìn chi tiết về mặt cắt ngang của cáp điện nhôm bọc thép 4 lõi minh họa kỹ thuật phân lớp của nó được chế tạo cho các điều kiện khắc nghiệt dưới lòng đất:

Dây dẫn nhôm bện nén: Được hình thành từ các dây nhôm điện có độ tinh khiết cao được bện chặt để đường kính cáp thấp hơn đồng thời đảm bảo độ dẫn điện tối ưu.

Cách điện XLPE/PVC có mã màu:Cách điện pha được mã hóa màu (ví dụ: Nâu, Xanh lam, Đen, Xám) cho phép nhận dạng pha chính xác và kết nối thiết bị đầu cuối đơn giản hóa trong quá trình lắp đặt tại chỗ.

Bộ đồ giường bên trong ép đùn:Lớp đệm bảo vệ bên trong mịn được bọc trên bó lõi đã lắp ráp để ngăn ngừa hư hỏng do ma sát của áo giáp.

Áo giáp băng thép đôi (DSTA):Các băng giáp thép xoắn ốc chồng lên nhau quấn chắc chắn quanh lớp đệm bên trong, hấp thụ các tác động nặng từ bên ngoài và áp suất xuyên tâm.

Vỏ bọc bên ngoài chịu thời tiết:Áo khoác ngoài bằng nhựa PVC hoặc PE có độ bền cao, ổn định tia cực tím chống lại độ ẩm của đất, ăn mòn axit và mài mòn bề mặt.

Áo giáp băng thép đôi: Bảo vệ các hoạt động tiện ích chôn trực tiếp

Tại sao các nhà tư vấn dự án và nhà thầu EPC chỉ định băng thép kép (DSTA) cho việc lắp đặt cáp ngầm?

1. Khả năng tương thích chôn cất trực tiếp:Cáp bọc thép loại bỏ nhu cầu sử dụng ống dẫn PVC hoặc bê tông đắt tiền bên ngoài, cho phép lắp đặt trực tiếp vào rãnh đất trống và giảm tổng chi phí xây dựng dân dụng.

2. Khả năng chống va đập và va đập cực cao:Độ lún của lòng đất và các phương tiện hạng nặng đi qua phía trên tác dụng lực thẳng đứng liên tục. Bọc băng thép đôi bảo vệ dây dẫn bên trong khỏi bị biến dạng và thủng vật lý.

3. Phòng chống dịch hại dưới đất:Các loài gặm nhấm và sâu bọ thường xuyên nhai lớp polyme mềm bên ngoài. Lớp băng thép tạo ra một rào cản vật lý không thể xuyên thủng giúp kéo dài tuổi thọ của đường dây lên hơn 30 năm.

Thiết kế 4 lõi: Hợp lý hóa nguồn điện áp thấp ba pha

Cấu hình 4 lõi được thiết kế đặc biệt cho mạng phân phối ba pha bốn dây (3 Ph+N):

Phân phối pha cân bằng:Chứa được ba dây dẫn pha cùng với một dây dẫn trung tính kích thước đầy đủ trong một bó cáp duy nhất.

Bố cục đơn giản:Giảm nhân công lắp đặt cáp và yêu cầu về không gian khay cáp so với việc chạy nhiều cáp lõi đơn.

Ưu điểm về chi phí của dây dẫn nhôm bị mắc kẹt

Giá nguyên liệu thô tác động đáng kể đến khả năng tồn tại của cơ sở hạ tầng. Việc sử dụng dây dẫn bằng nhôm bị mắc kẹt thay vì đồng mang lại lợi ích kinh tế rõ ràng:

Tiết kiệm vốn đáng kể:Nhôm mang lại khả năng truyền tải điện năng tuyệt vời với chi phí vật liệu bằng một phần nhỏ so với đồng, cho phép các nhà thầu kéo dài ngân sách dự án trên khoảng cách phân phối dài hơn.

Giảm trọng lượng vận chuyển và xử lý:Đặc tính nhẹ của nhôm giúp đơn giản hóa việc kéo khay cáp, giảm thời gian nhân lực lắp đặt và tối ưu hóa tải trọng container để vận chuyển ra nước ngoài.

Các kịch bản ứng dụng chính trong lưới điện khu vực

Nhờ độ bền kết cấu và hiệu quả chi phí cao, các dòng nhôm bọc thép 4 lõi của Taitong Cable được giới thiệu rộng rãi trong các cuộc đấu thầu toàn cầu:

Mạng lưới thu gom trang trại năng lượng mặt trời và gió:Vận chuyển nguồn điện xoay chiều điện áp thấp từ máy biến áp tăng cường đến các trung tâm phân phối chính trên các cánh đồng năng lượng mặt trời rộng lớn.

Khu liên hợp công nghiệp và thương mại:Định tuyến các nguồn cấp điện chính ngầm kết nối các máy biến áp tiện ích chính với bảng phân phối của nhà máy.

Đấu thầu mở rộng lưới điện ngoại ô:Thay thế các đường dây mỏng manh trên không bằng mạng lưới bọc thép chôn sâu để ngăn chặn tình trạng mất điện liên quan đến thời tiết ở các khu dân cư đang phát triển.

Tùy chỉnh trực tiếp tại nhà máy và bảo mật tìm nguồn cung ứng

Các nhà đấu thầu tiện ích không có chỗ trống cho các khoảng trống cách điện, sự khác biệt của dây dẫn hoặc các khoảng trống của áo giáp. Các hợp đồng mua sắm toàn cầu yêu cầu phải tuân thủ nghiêm ngặt các thông số đã được công nhận, bao gồm IEC 60502-1 và BS 5467.

TạiCáp Taitong, chúng tôi hỗ trợ thực hiện dự án của bạn thông qua mô hình sản xuất tùy chỉnh 100% tại nhà máy. Chúng tôi không đẩy các mặt hàng thanh lý kho đã cũ, được làm sẵn. Thay vào đó, chúng tôi tùy chỉnh sản xuất từng lô cáp nhôm bọc thép 4 lõi để căn chỉnh trực tiếp với bảng số lượng (BOQ) chính xác của dự án của bạn—cân chỉnh tiết diện dây dẫn (16 mm2 đến 500 mm2), độ dày cách điện, thông số lớp giáp và vật liệu vỏ bọc bên ngoài để đáp ứng các tiêu chuẩn lưới điện quốc gia tại địa phương.

Hãy liên hệ với bộ phận kỹ thuật cáp điện của chúng tôi ngay hôm nay để yêu cầubáo cáo kiểm tra loại đã được xác minh, bản vẽ kích thước tùy chỉnh hoặc báo giá rõ ràng, trực tiếp tại nhà máy cho cuộc đấu thầu điện sắp tới của bạn!
