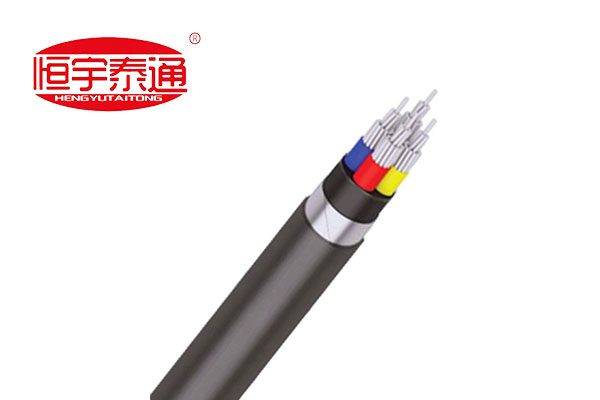

Tại sao cáp nguồn LV 1kV lại cần thiết cho lưới điện

Bản tóm tắt: Trong mạng lưới phân phối điện thứ cấp, khu phức hợp thương mại và khu công nghiệp cục bộ, đường dây điện áp thấp tạo thành liên kết cuối cùng, quan trọng nhất tới người dùng cuối.Cáp phân phối điện hạ áp định mức từ 1kV trở xuống đóng vai trò là đường dẫn chính cho các mạng này. Bài viết này phân tích cơ chế đa lõi bên trong, ưu điểm vật liệu và kiến ​​trúc an toàn của cáp nhôm bọc thép tiêu chuẩn 0,6/1kV, giúp các nhà quản lý dự án tối đa hóa hiệu quả lưới điện của họ.

Mục lục

Giới thiệu

Kỹ thuật kết cấu cáp điện 5 lõi 0,6/1kV

Lợi ích chi phí chiến lược của nhôm trong phân phối điện áp thấp

Sự cần thiết của hệ thống 5 lõi trong đấu thầu điện hiện đại

Tuân thủ trực tiếp tại nhà máy và tìm nguồn cung ứng dự án

Giới thiệu

Việc chuyển đổi từ các trạm biến áp trung thế sang lưới điện tiêu dùng cục bộ đòi hỏi cáp phân phối thứ cấp cực kỳ ổn định. Hoạt động ở mức điện áp 1kV trở xuống, các mạch này phải liên tục quản lý các cấu hình tải dao động, mất cân bằng một pha và nhiễu loạn vật lý mặt đất bên ngoài. Để giải quyết những nhu cầu này mà không làm tăng ngân sách xây dựng thành phố, các chuyên gia tư vấn điện chủ yếu dựa vào cáp nhôm bọc thép.

Được thiết kế chính xác để mang lại sự ổn định lâu dài,Cáp Taitong sản xuất cáp phân phối điện hạ thế 0,6/1kV cao cấp. Bằng cách sử dụng công nghệ nén chuyên dụng và xoắn đa lõi, dây chuyền của chúng tôi mang đến sự kết hợp lý tưởng giữa khả năng phục hồi cơ học và độ tin cậy về điện cho sự phát triển tiện ích toàn cầu.

Kỹ thuật kết cấu cáp điện 5 lõi 0,6/1kV

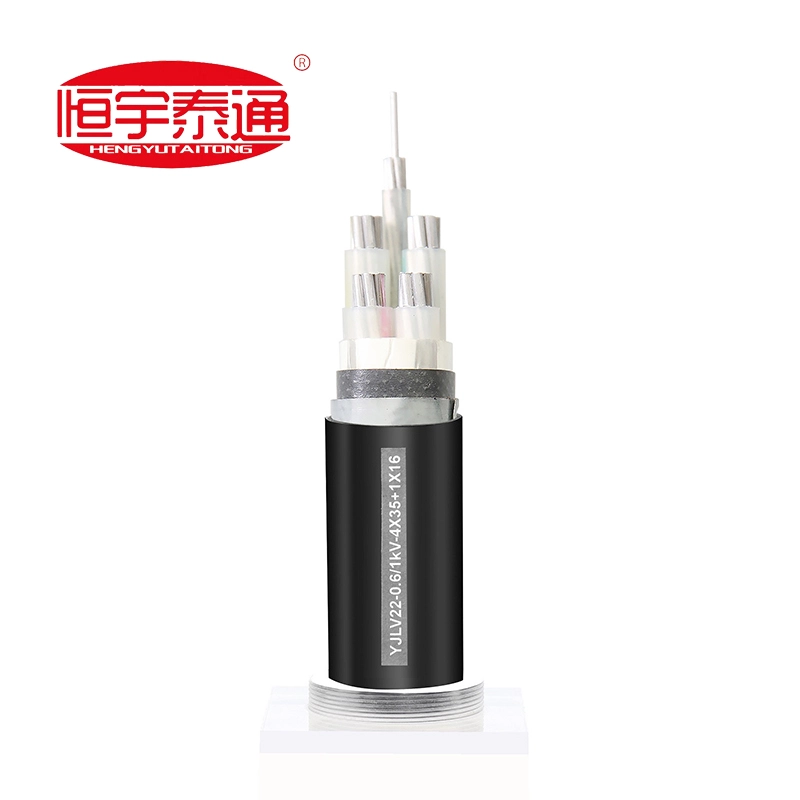

Nhìn vào các cấu hình tiêu chuẩn như YJLV22-0.6/1kV, mặt cắt cáp cho thấy hệ thống bảo vệ nhiều lớp tiên tiến được chế tạo để chôn trực tiếp hoặc lắp đặt ống dẫn:

Dây dẫn nhôm nén:Được định hình và bện từ nhôm có độ tinh khiết cao để tối đa hóa mặt cắt điện đồng thời loại bỏ các khe hở không khí bên trong lõi.

Polyethylene liên kết ngang (XLPE)Cung cấp khả năng cách điện cao và cho phép các dây dẫn lõi hoạt động an toàn ở nhiệt độ liên tục lên tới 90°C.

Bộ đồ giường bên trong và chất độn:Vật liệu polypropylene không hút ẩm giữ cho cấu trúc đa lõi tròn hoàn hảo và cân bằng về mặt cấu trúc.

Áo giáp băng thép đôi (DSTA):Các băng kim loại chồng lên nhau được quấn chặt dưới lớp áo khoác ngoài, mang lại khả năng chịu tải nặng chống lại tải trọng nghiền nát dưới lòng đất và tác động của xẻng đào.

Áo khoác ngoài PVC hạng nặng:Cung cấp lớp theo dõi môi trường tiên tiến chống lại axit trong đất, sự xâm nhập của hơi ẩm và mài mòn.

Lợi ích chi phí chiến lược của nhôm trong phân phối điện áp thấp

Đối với các lưới điện thứ cấp rộng khắp khu vực, việc sử dụng lõi đồng có thể khiến ngân sách mua sắm tăng vọt. Hệ thống điện áp thấp hiện đại chọn dây dẫn bằng nhôm nén vì hai lý do mang tính quyết định:

1. Tiết kiệm ngân sách đáng kể:Việc mua sắm lõi nhôm vốn đã cắt giảm tới 40% chi phí vật liệu so với các giải pháp thay thế đồng có tính biến động cao, cho phép các nhà thầu mở rộng diện tích lưới điện trong giới hạn tài chính nghiêm ngặt.

2. Xử lý đơn giản tại chỗ:Bản chất nhẹ của lõi nhôm giúp cho các loại cáp nhiều lõi này dễ dàng kéo qua các ống dẫn quanh co dưới lòng đất hoặc nằm trong rãnh sâu, giảm thiểu sự mệt mỏi của phi hành đoàn và thời gian lắp đặt.

Sự cần thiết của hệ thống 5 lõi trong đấu thầu điện hiện đại

Các quy định xây dựng quốc tế và thông số kỹ thuật của lưới điện thường xuyên bắt buộcCấu trúc cáp 5 lõi(ví dụ: 3 pha + 1 lõi trung tính + 1 lõi nối đất chuyên dụng) so với các thiết kế 4 lõi cũ hơn:

Xử lý sóng hài vượt trội:Các khu thương mại hiện đại chứa đầy tải phi tuyến tính đẩy dòng điện hài cao trở lại đường trung tính. Cấu hình lõi trung tính chuyên dụng của chúng tôi ngăn ngừa tình trạng quá tải nhiệt.

Nối đất lỗi hoàn hảo:Lõi nối đất riêng biệt, tích hợp (PE) cung cấp đường dẫn tức thời, có trở kháng thấp tới đất. Điều này đảm bảo rằng cầu dao ngắt mạch ngay lập tức khi có sự cố, bảo vệ thiết bị hạ lưu và nhân viên khỏi điện áp chạm nguy hiểm.

Tuân thủ trực tiếp tại nhà máy và tìm nguồn cung ứng dự án

Các dự án mở rộng lưới điện thứ cấp không để lại sai sót nào trong quá trình lắp đặt hoặc lỗi sản xuất. Cơ sở hạ tầng điện áp thấp đòi hỏi sự liên kết kỹ thuật chính xác vớiIEC 60502-1các giao thức tiêu chuẩn quốc tế.

TạiCáp Taitong, chúng tôi thực thi mô hình sản xuất tùy chỉnh nghiêm ngặt 100% tại nhà máy. Chúng tôi không loại bỏ hàng tồn kho chung chung, cũ kỹ. Thay vào đó, mỗi lô cáp phân phối điện áp thấp đều được ép đùn tùy chỉnh để phù hợp với bảng số lượng (BOQ) chính xác của dự án của bạn, đảm bảo các bước cắt ngang được chỉ định (ví dụ: 4✖35 + 1✖16mm2), màu theo dõi vỏ bọc chuyên dụng và tuân thủ chính xác các quy định về điện của địa phương.

Hãy liên hệ với bộ phận kỹ thuật điện áp thấp của chúng tôi ngay hôm nayđể đảm bảo các danh mục thử nghiệm loại được ủy quyền, bản thiết kế mặt cắt ngang hoặc để nhận ma trận định giá nhà máy rõ ràng, sẵn sàng cho hợp đồng cho cuộc đấu thầu dự án sắp tới của bạn!
