Tại sao cáp điều khiển được che chắn lại ngăn chặn nhiễu EMI

Bản tóm tắt:Trong các nhà máy sản xuất tự động, trạm phát điện và cơ sở xử lý phức tạp, các đường dây điều khiển chạy dọc theo đường dây điện nặng, tạo ra trường điện từ cường độ cao.Cáp điều khiển chống nhiễu có vỏ bọcđóng vai trò là hệ thống thần kinh đáng tin cậy của các hoạt động này. Bài viết này trình bày chi tiết về cấu trúc vật liệu nhiều lớp, cơ chế triệt tiêu nhiễu điện từ (EMI) và các lợi ích che chắn khiến cáp điều khiển cao cấp trở nên quan trọng đối với tự động hóa công nghiệp hiện đại.

Mục lục

Giới thiệu

Giải phẫu cấu trúc của cáp điều khiển chống nhiễu được che chắn

Tại sao tấm chắn bện lại quan trọng để chống lại tiếng ồn công nghiệp

Các kịch bản ứng dụng quan trọng trong kỹ thuật tự động

Tuân thủ trực tiếp tại nhà máy và đặt hàng tùy chỉnh

Giới thiệu

Khi các nhà máy công nghiệp tích hợp các hệ thống tự động thông minh hơn, mật độ thiết bị điện tử sẽ tăng theo cấp số nhân. Môi trường mật độ cao này tạo ra lượng lớn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Nếu không được che chắn đầy đủ, các tín hiệu điều khiển điện áp thấp được gửi đến bộ điều khiển logic khả trình (PLC), cảm biến và bộ truyền động có thể dễ dàng bị hỏng, dẫn đến kết quả đọc sai của máy, lỗi hệ thống hoặc tắt máy khẩn cấp nguy hiểm.

Để bảo mật các tín hiệu tự động quan trọng,Cáp Taitongsản xuất cáp chống nhiễu điều khiển được bảo vệ hạng nặng. Kết hợp các dây dẫn có độ linh hoạt cao với tấm chắn kim loại dày đặc, những đường dây điều khiển này đảm bảo truyền tín hiệu hoàn hảo qua các khu công nghiệp bị gián đoạn nặng nề trên toàn thế giới.

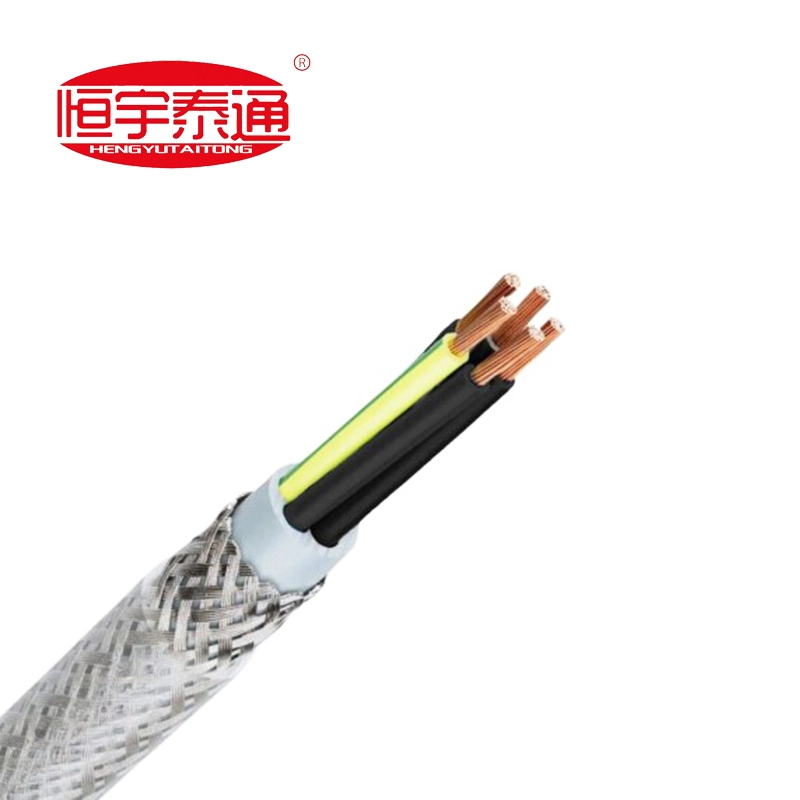

Giải phẫu cấu trúc của cáp điều khiển chống nhiễu được che chắn

Cấu hình bên trong của cáp điều khiển tiêu chuẩn được thiết kế từng lớp để tách tiếng ồn bên ngoài khỏi dây dẫn đồng bên trong:

Dây dẫn đồng có độ tinh khiết cao: Bao gồm các dây đồng trơn nhiều lõi, được bện mịn, mang lại độ dẫn điện tối đa và tính linh hoạt vượt trội để đi dây chặt chẽ bên trong bảng điều khiển.

Cách nhiệt có mã màu: Hợp chất cách điện PVC hoặc XLPE cao cấp có mã màu riêng biệt (bao gồm dây nối đất màu xanh lá cây/vàng tiêu chuẩn) để nhận dạng thiết bị đầu cuối đơn giản và đảm bảo an toàn trong quá trình lắp đặt.

Lớp lót bên trong / Lớp vỏ bọc: Một lớp bọc polymer mịn hoặc lớp ép đùn liên kết chặt chẽ các lõi xoắn lại với nhau và tạo thành lớp đệm bảo vệ cho tấm chắn phía trên.

Tấm chắn kim loại bện có độ che phủ cao: Một dây bện bằng đồng hoặc thép mạ thiếc dày đặc, dệt chéo bao bọc các lõi bên trong, hoạt động như một rào cản điện từ không thể xuyên thủng.

Áo khoác ngoài chống cháy: Vỏ bọc PVC chắc chắn được thiết kế để chống bắn dầu, theo dõi độ ẩm, mài mòn và truyền lửa trong các khay cáp mở.

Tại sao tấm chắn bện lại quan trọng để chống lại tiếng ồn công nghiệp

Trong khi các dây điều khiển không được che chắn hoạt động tốt trong các vòng điện cơ bản, các trung tâm công nghiệp tự động yêu cầu các tấm chắn bện có độ che phủ cao vì ba lý do hiệu suất chính:

1. Hấp thụ EMI & RFI toàn diện: Bím tóc kim loại đóng vai trò như một chiếc lồng Faraday. Nó chặn sóng điện từ bức xạ từ các động cơ lớn, máy biến áp và cáp điện cao thế xung quanh, chuyển hướng dòng điện tản mát xuống đất một cách an toàn trước khi chúng làm gián đoạn tín hiệu lõi bên trong.

2. Sức mạnh linh hoạt vượt trội: Không giống như các tấm chắn bằng lá nhôm tĩnh có thể dễ dàng bị rách hoặc nứt khi bị uốn cong liên tục bên trong máy móc động, dây bện bằng kim loại dệt duy trì tính toàn vẹn về cấu trúc che chắn 100% ngay cả khi bị uốn và xoắn cơ học liên tục.

3. Ngăn chặn nói chuyện chéo: Trong các ống dẫn điều khiển nhiều lõi, dòng điện tần số cao trong một dây có thể chảy vào các mạch lân cận. Bện chính xác cách ly các nhóm cáp riêng lẻ, đảm bảo luồng dữ liệu độc lập, sạch sẽ.

Các kịch bản ứng dụng quan trọng trong kỹ thuật tự động

Nhờ độ tin cậy chống nhiễu, cáp điều khiển có vỏ bọc được chỉ định rõ ràng trong các cuộc đấu thầu cơ sở hạ tầng chính xác:

Dây chuyền lắp ráp & robot tự động: Liên kết các bàn điều khiển PLC trung tâm với cánh tay robot tự động và băng tải lắp ráp yêu cầu các vòng lệnh không bị gián đoạn.

Bảng điều khiển trạm biến áp & rơle: Kết nối các thiết bị đo lường, rơle bảo vệ và bộ điều khiển thiết bị đóng cắt trong môi trường điện áp cao.

Nhà máy lọc hóa dầu và chế biến: Truyền các số liệu cảm biến nhiệt độ, áp suất và lưu lượng kế tinh vi qua các đường cáp kéo dài trong nhà và ngoài trời.

HVAC và quản lý tòa nhà: Định tuyến các vòng kiểm soát an toàn, ít tiếng ồn thông qua các tòa nhà cao tầng thương mại để quản lý hệ thống thông gió, thang máy và kiến ​​trúc an ninh tự động.

Tuân thủ trực tiếp tại nhà máy và đặt hàng tùy chỉnh

Thiết bị đo chính xác cho phép biên độ bằng 0 đối với sự mất cân bằng trở kháng hoặc các khoảng trống che chắn. Hợp đồng mua sắm công nghiệp yêu cầu phải tuân thủ chính xác các tiêu chuẩn chất lượng nghiêm ngặt như IEC 60227 hoặc các tiêu chuẩn công nghiệp khu vực.

TạiCáp Taitong, chúng tôi từ chối các hệ thống thanh toán bù trừ hàng tồn kho cứng nhắc, được sản xuất hàng loạt để chuyển sang mô hình sản xuất tùy chỉnh 100% trực tiếp tại nhà máy. Chúng tôi hiểu rằng mọi thiết lập tự động hóa đều yêu cầu số lượng lõi duy nhất, cách bố trí nối đất cụ thể và các đặc tính cách điện chuyên dụng. Chúng tôi tùy chỉnh sản xuất từng lô cáp điều khiển trực tiếp theo bảng số lượng (BOQ) cụ thể của dự án của bạn—cân chỉnh kích thước lõi, tỷ lệ che chắn và hợp chất vỏ để phù hợp với môi trường điện chính xác của bạn.

Hãy liên hệ với nhóm kỹ thuật thiết bị của chúng tôi ngay hôm nayđể yêu cầu các bản vẽ kỹ thuật đã được xác minh, bố cục sắp xếp lõi tùy chỉnh hoặc để nhận ước tính giá trực tiếp, rõ ràng tại nhà máy cho gói thầu dự án sắp tới của bạn!
