Cáp bọc thép PVC bọc thép SWA nhiều lõi cách điện điện áp thấp

Cáp bọc thép SWA bọc thép SWA bằng đồng nhiều lõi điện áp thấp đảm bảo truyền tải điện ổn định với hiện tượng sụt áp thấp và tiêu thụ điện năng thấp. Lớp cách điện PVC mang lại hiệu suất điện môi tuyệt vời để ngăn ngừa rò rỉ điện, trong khi lớp vỏ PVC bên ngoài mang lại khả năng chống ẩm, axit, kiềm và mài mòn cơ học mạnh mẽ. Lớp giáp dây thép tích hợp (SWA) mang lại độ bền kéo vượt trội, giúp cáp phù hợp cho việc chôn trực tiếp dưới lòng đất. Dây dẫn bằng đồng rắn hoặc bện có độ dẫn điện cao đảm bảo cung cấp điện ổn định và tuổi thọ dài cho các dự án xây dựng và lắp đặt công nghiệp.

Là nhà sản xuất đáng tin cậy, Taitong Cable cung cấp các thông số kỹ thuật chống cháy tùy chỉnh, hỗ trợ mua sắm số lượng lớn để đáp ứng nhu cầu của các nhà thầu EPC toàn cầu và các dự án kỹ thuật khác nhau.

Cáp CU/PVC/SWA/PVC tiêu chuẩn IEC hoặc tùy chỉnh. 0,6/1kV

Ghi chú:

Theo tiêu chuẩn IEC 60502-1, lớp phủ bên trong (lớp đệm) PVC ép đùn trên các lõi đã lắp ráp là bắt buộc đối với cáp nhiều lõi SWA.

Băng dính polyester trên lõi không phải là yêu cầu bắt buộc của tiêu chuẩn này, trừ khi được người mua quy định riêng.

Các ứng dụng của Cáp bọc thép PVC bọc thép SWA nhiều lõi cách điện điện áp thấp 0,6/1kV

---

Cáp đồng PVC đa lõi SWA (dây thép bọc thép) điện áp thấp (thường ở mức 600/1000V) là đường dây điện công suất lớn được chế tạo để phân phối điện cố định trong nhà, ngoài trời và dưới lòng đất, mang lại khả năng chống nghiền nát cơ học và căng thẳng môi trường, lý tưởng cho các cơ sở công nghiệp, tòa nhà thương mại và mạng lưới điện ngầm.

Công dụng chính của cáp cách điện/uốn/có vỏ bọc PVC đa lõi SWA của LV

---

1, Chôn lấp dưới lòng đất: Được chôn trực tiếp trong hào hoặc ống dẫn ngầm mà không cần thêm ống dẫn bảo vệ.

2, Nhà máy công nghiệp: Đi qua các tầng sản xuất nặng, nhà máy điện và bãi chuyển mạch nơi có nguy cơ va chạm vật lý.

3, Bộ cấp nguồn ngoài trời: Được lắp đặt trên các khay cáp hoặc cố định vào tường ngoài, có khả năng chống bức xạ UV, độ ẩm và các điều kiện thời tiết khắc nghiệt.

4, Tòa nhà thương mại: Được sử dụng làm nguồn cấp điện chính hoặc phụ được định tuyến qua các ống đứng, phòng máy và đường hầm dịch vụ.

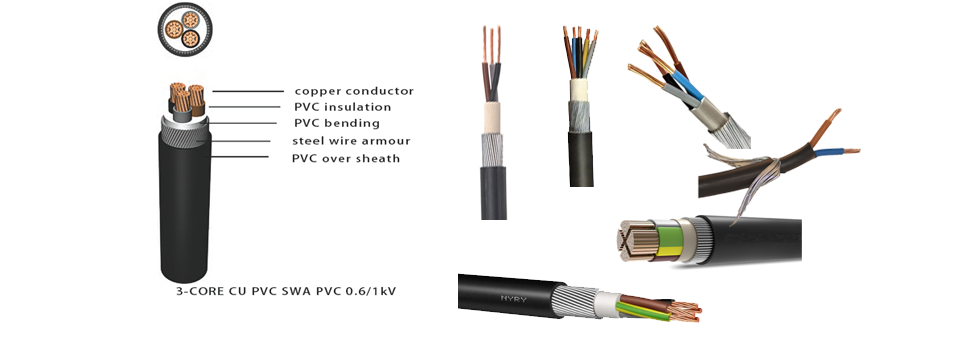

Ứng dụng cụ thể của cáp điện 600/1000V CU/PVC/SWA/PVC 2/3/4/5 lõi

---

2 lõi: Dây dẫn mang điện và trung tính cho thiết bị một pha cách điện kép (Loại II).

3-Lõi: Dây dẫn sống, trung tính và đất cho nguồn cung cấp một pha nối đất tiêu chuẩn (Loại I).

4 lõi / 5 lõi: Phân phối điện ba pha có nối đất trung tính và/hoặc nối đất bảo vệ cho máy móc, bảng phân phối và động cơ.

Thông số điện

---

Cáp đồng nguồn SWA PVC nhiều lõi 0,6/1kV

Màu sắc cách nhiệt và vỏ ngoài có thể tùy chỉnh

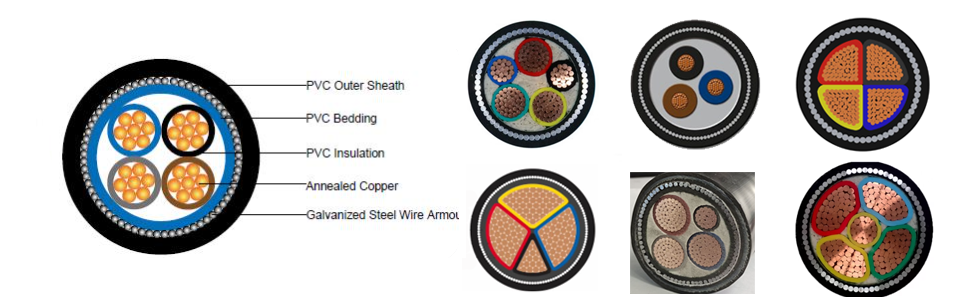

Cấu tạo cáp nguồn đồng PVC SWA LV 2-5 lõi

---

·  2 lõi: 2 lõi đồng cách điện (L+N)

·  3 lõi: 3 lõi đồng cách điện (L+N+PE)

·  Lõi 3+1: 3 lõi cùng pha + 1 lõi trung tính giảm

·  Lõi 3+2: 3 lõi cùng pha + giảm trung tính + giảm PE

·  Lõi 4+1: 4 lõi bằng nhau (3P+N) + giảm PE

Vỏ bọc bên ngoài có thể tùy chỉnh theo yêu cầu

1, Vỏ bọc ST2-PVC (tùy chọn tiêu chuẩn của nhà máy, dành cho các vị trí trong nhà, rãnh cáp và các tòa nhà thông thường)

2, Vỏ bọc bằng polyetylen ST7-PE: được thiết kế để chôn trực tiếp trong điều kiện hoang dã, đất ẩm và ngoài trời, có tính năng chống thấm nước, chống lão hóa và chịu nhiệt độ thấp

3, ST8-LSZH Vỏ bọc halogen không khói thấp: áp dụng trong các dự án khu vực công cộng đông đúc như đường hầm, tàu điện ngầm và trung tâm mua sắm

Ký hiệu cấu trúc hoàn chỉnh

Cu/PVC/SWA/PVC (ST2)

Cu/PVC/SWA/PE

Cu/PVC/SWA/LSZH

Nâng cấp vật liệu cách nhiệt

Vật liệu cách nhiệt PVC-A (phiên bản cơ sở, với nhiệt độ hoạt động dài hạn 70oC)

Chất cách điện bằng polyetylen liên kết ngang XLPE (nhiệt độ làm việc định mức 90oC và khả năng mang dòng cao hơn)

Bộ đồ giường bên trong có thể tùy chỉnh

Bộ đồ giường tiêu chuẩn sử dụng chất liệu PVC; Bộ đồ giường PE hoặc LSZH có sẵn để phù hợp với vật liệu vỏ bọc bên ngoài.

Cấu trúc che chắn băng đồng tùy chọn để chống nhiễu điện từ

Tấm chắn băng đồng được bố trí giữa lớp cách nhiệt và lớp lót, phù hợp với môi trường tại nhà máy có nhiễu từ bộ biến tần và thiết bị điều khiển công nghiệp.

Ví dụ: Cu/PVC-Shield/SWA/PE

Ưu điểm của việc tìm nguồn cung ứng cáp điện hạ thế bọc thép SWA từ cáp Taitong

Taitong Cable, nhà cung cấp cáp đáng tin cậy của Trung Quốc cung cấp giá trực tiếp tại nhà máy cho người mua toàn cầu. Chúng tôi có nhiều kinh nghiệm phục vụ các dự án cơ sở hạ tầng quy mô lớn, bao gồm xây dựng đô thị và kỹ thuật vận tải đường sắt.

Cáp bọc thép PVC bọc thép SWA đồng nhiều lõi cách điện điện áp thấp (CU/PVC/PVC/SWA/PVC) là sản phẩm chủ đạo trưởng thành của chúng tôi.

Khách hàng của chúng tôi bao gồm các nhà thầu EPC, nhà bán buôn điện, người mua dự án và công ty kỹ thuật cho các khu công nghiệp, tòa nhà thương mại và mạng lưới điện ngầm. Chúng tôi hỗ trợ bố trí lõi, cấu hình vật liệu, đóng gói và thời gian giao hàng tùy chỉnh. Tất cả các loại cáp có thể được sản xuất để tuân thủ các tiêu chuẩn IEC, BS. Đội ngũ kỹ thuật chuyên nghiệp của chúng tôi cung cấp hỗ trợ đầy đủ để hỗ trợ khách hàng các thủ tục chứng nhận thị trường địa phương.

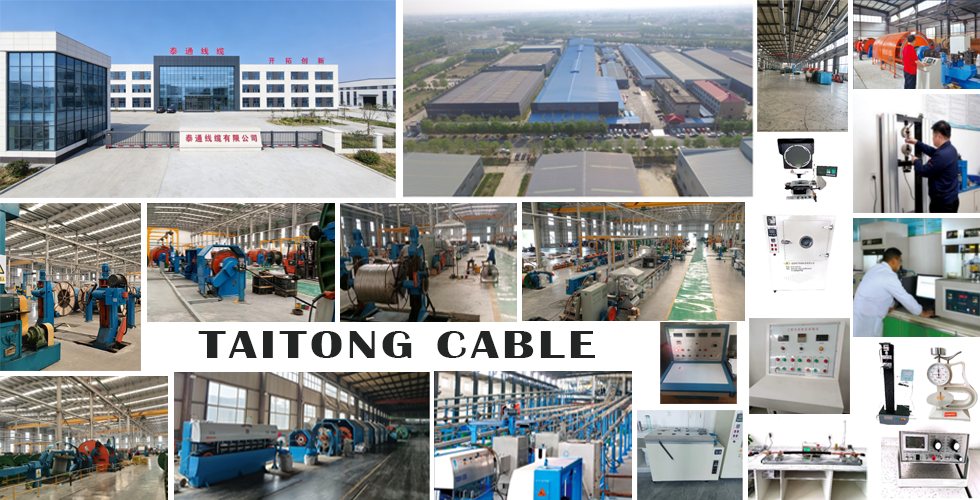

Kiểm tra nguyên liệu nghiêm ngặt và kiểm tra thành phẩm đảm bảo chất lượng ổn định. Chúng tôi cung cấp dịch vụ một cửa bao gồm tư vấn kỹ thuật trước khi bán hàng, báo giá số lượng lớn linh hoạt, theo dõi sản xuất và hỗ trợ sau bán hàng. Chào mừng những người mua toàn cầu có nhu cầu mua sắm số lượng lớn và hợp tác chiến lược lâu dài.
