Cáp điện có vỏ bọc và cách điện bằng đồng bọc thép STA đa lõi STA điện áp thấp

Cáp điện có vỏ bọc và cách điện bằng đồng bọc thép STA đa lõi STA 0,6/1kV (CU/PVC/STA/PVC) tuân thủ IEC 60502-1. Được cấu tạo bằng dây dẫn bằng đồng trần loại 2 (dây dẫn bằng đồng nguyên khối loại 1 là tùy chọn cho kích thước nhỏ hơn 6 mm theo yêu cầu), lớp cách điện PVC, lớp giáp băng thép đôi (STA) và vỏ bọc bên ngoài bằng PVC, cáp có khả năng chống nén và tác động cơ học bên ngoài mạnh mẽ. Thích hợp để lắp đặt cố định, cáp điện bọc thép STA này  có thể được đặt trong đất chôn trực tiếp, rãnh cáp và ống dẫn ngầm cho các cơ sở công nghiệp, xây dựng đô thị, nguồn điện phụ trợ vận tải đường sắt và phân phối tòa nhà thương mại. Nhiệt độ hoạt động liên tục định mức là 70oC, với nhận dạng lõi tuân theo quy tắc mã hóa màu IEC60445/HD-308-S2.

Taitong Cable, nhà cung cấp cáp Trung Quốc đáng tin cậy, sở hữu 5 nhà máy ở Trung Quốc, cung cấp các đơn đặt hàng số lượng lớn với giá xuất xưởng. Nhiều cấu hình lõi có sẵn. Chúng tôi hỗ trợ các yêu cầu tùy chỉnh và cung cấp hỗ trợ kỹ thuật cho chứng nhận địa phương, phục vụ người mua dự án, nhà thầu EPC, nhà bán buôn và nhà phân phối điện trên toàn thế giới.

CU/PVC/PVC-giường/STA/PVC-0,6/1kV

HD 603: NYBY‑STA, NYBY-SWA

(Nếu cần phải tuân thủ HD603S1A3, vui lòng nêu rõ điều này trong thông số kỹ thuật của bạn.)

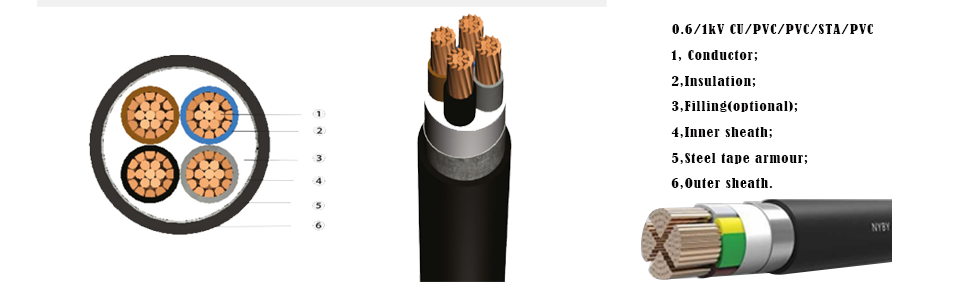

Xây dựng (từ trong ra ngoài)

---

1, Dây dẫn: Dây dẫn bằng đồng ủ trơn loại 2 theo tiêu chuẩn IEC60228 (Dây dẫn rắn loại 1 cũng có sẵn dưới dạng tùy chọn.)

2, Cách điện: Cách điện PVC-A đạt tiêu chuẩn IEC-60502-1

3, Lõi cách điện được xếp chồng lên nhau bằng chất độn không hút ẩm (tùy chọn)

4, Bộ đồ giường: Bộ đồ giường PVC ép đùn

5, Giáp: Giáp băng thép mạ kẽm đôi (DSTA/STA)

6, Vỏ ngoài: Vỏ ngoài bằng nhựa PVC ép đùn, Loại ST2

Ứng dụng của Cáp điện có vỏ bọc và cách điện bằng đồng bọc thép STA đa lõi STA điện áp thấp 0,6/1 kV

---

Cáp điện bọc thép STA (băng thép đôi) cách điện bằng đồng điện áp thấp 2-5 lõi này được thiết kế để lắp đặt bố trí cố định. Lớp giáp băng thép mạ kẽm hai lớp mang lại khả năng chống va đập, chống va đập và chống gặm nhấm vượt trội. Nó được áp dụng rộng rãi cho việc chôn trực tiếp dưới lòng đất, rãnh cáp, ống dẫn ngầm, đường hầm và phòng trưng bày đường ống tiện ích.

Cáp PVC bọc thép LV STA này cung cấp năng lượng cho máy móc nhà máy công nghiệp, cơ sở hạ tầng thành phố, lưới điện ngầm khu dân cư, mạch phụ trợ vận chuyển đường sắt, phân phối điện tầng hầm và truyền tải điện ngoài trời. (Không thích hợp để lắp đặt dưới tải trọng kéo lớn).

Màu lõi cách nhiệt: Nhận dạng theo HD 308 S2. Xanh lục/Vàng cho dây dẫn bảo vệ theo IEC 60445. (Xem hình bên dưới)

---

Màu sắc cách nhiệt và vỏ bọc bên ngoài có sẵn để tùy chỉnh

Lợi ích cốt lõi của Bộ đồ giường PVC cách điện bằng đồng PVC điện áp thấp Băng thép đôi Cáp điện bọc thép PVC (600/1000V)

---

1, Bảo vệ cơ học: Áo giáp băng thép (STA) ngăn ngừa hư hỏng do bị nghiền nát, va đập hoặc động vật gặm nhấm.

2, Độ ổn định cố định: Thiết kế đồng nhiều lõi xử lý tải điện áp thấp ổn định, liên tục một cách hiệu quả.

3, Chống chịu môi trường: Vỏ PVC bên ngoài chống ẩm, chống thời tiết và tiếp xúc với hóa chất nhẹ khi sử dụng ngoài trời

Thông số kỹ thuật của Cáp nguồn PVC STA PVC đa lõi 0,6/1kV LV

---

Cấu trúc tùy chỉnh có sẵn cho cáp điện có vỏ bọc và cách điện bằng đồng bọc thép STA đa lõi điện áp thấp

---

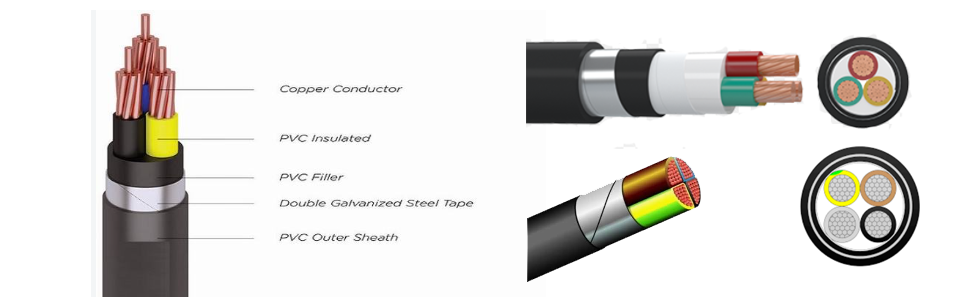

Cấu trúc lớp cơ bản:

dây dẫn đồng + lớp cách điện PVC-A + lớp lót + áo giáp băng thép STA + vỏ bọc bên ngoài

Lưu ý: Từ trường bên trong cáp nhiều lõi phản lực lẫn nhau, do đó dòng điện xoáy sẽ không làm nóng nghiêm trọng, khiến lớp giáp băng thép STA rất phù hợp cho bố trí nhiều lõi.

Tùy chọn vỏ bọc bên ngoài (có thể lựa chọn tùy chỉnh)

1, vỏ bọc ST2-PVC (tùy chọn tiêu chuẩn nhà máy, dành cho các vị trí trong nhà, rãnh cáp và các tòa nhà thông thường)

2, Vỏ bọc bằng polyetylen ST7-PE: được thiết kế để chôn trực tiếp trong điều kiện hoang dã, đất ẩm và ngoài trời, có tính năng chống thấm nước, chống lão hóa và chịu nhiệt độ thấp

3, ST8-LSZH Vỏ bọc halogen không khói thấp: áp dụng trong các dự án khu vực công cộng đông đúc như đường hầm, tàu điện ngầm và trung tâm mua sắm

Ký hiệu cấu trúc hoàn chỉnh

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Lựa chọn thay thế áo giáp

1, Giáp băng thép STA (tiêu chuẩn, chịu được tải trọng nén tốt khi chôn dưới đất)

2, Áo giáp dây thép mịn SWA dành cho các tình huống yêu cầu cả khả năng chịu nén và chịu kéo

3, Áo giáp dây thép dày chịu lực cho điều kiện đặt cường độ cao chịu tải nặng

4, Áo giáp dây nhôm AWA cho các yêu cầu nhẹ và chống ăn mòn

Tùy chỉnh loại dây dẫn

1, Dây dẫn đồng rắn loại 1 để lắp đặt cố định

2, Dây dẫn bằng đồng nén loại 2 (tiêu chuẩn chung của nhà máy)

3, Dây dẫn bằng đồng mềm dẻo loại 5 dành cho hệ thống dây điện của thiết bị thường xuyên bị uốn cong

4, Dây dẫn nhôm tùy chọn

Nâng cấp vật liệu cách nhiệt

1, Vật liệu cách nhiệt PVC-A (phiên bản cơ sở, với nhiệt độ hoạt động lâu dài 70oC)

2, Chất cách điện bằng polyetylen liên kết ngang XLPE (nhiệt độ làm việc định mức 90oC và khả năng mang dòng cao hơn)

Bộ đồ giường bên trong có thể tùy chỉnh

1, Bộ đồ giường tiêu chuẩn sử dụng chất liệu PVC;

2, Bộ đồ giường PE hoặc LSZH có sẵn để phù hợp với vật liệu vỏ bọc bên ngoài.

Lớp che chắn điện từ tùy chọn

Tấm chắn băng đồng tùy chọn được lắp giữa lớp cách nhiệt và lớp đệm để chặn nhiễu điện từ công nghiệp từ bộ biến tần và thiết bị điều khiển.

Ví dụ: Cu/PVC-Shield/STA/PE

Bố cục kết hợp nhiều lõi

Cấu hình lõi 2 lõi, 3 lõi, 4 lõi, 5 lõi, 3+1 lõi, 3+2 lõi, 4+1 lõi

Vỏ ngoài chức năng được sửa đổi đặc biệt

Vỏ bọc tùy chỉnh cho hiệu suất chống cháy, chống cháy, chống tia cực tím, chống dầu, chống mối mọt, chống lạnh và chống ăn mòn

Lý do nên đặt hàng số lượng lớn cáp từ Taitong Cable?

---

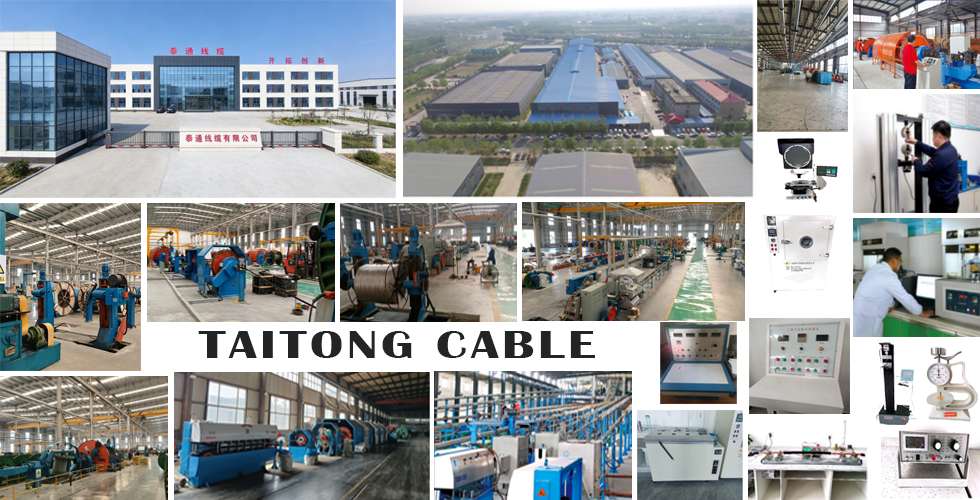

Là nhà sản xuất dây và cáp quy mô lớn có trụ sở tại Trung Quốc, Taitong Cable đã cung cấp vật tư cáp cho các dự án quy mô lớn nổi tiếng và xây dựng mối quan hệ đối tác hợp tác đáng tin cậy lâu dài kể từ năm 2002. Chúng tôi đã tích lũy được kinh nghiệm phong phú trong các dịch vụ mua sắm số lượng lớn và thương mại quốc tế định hướng ở nước ngoài. Được hỗ trợ bởi năm nhà máy sản xuất độc lập và hơn 30 văn phòng chi nhánh trên khắp các khu vực, chúng tôi cung cấp hàng hóa cáp cao cấp và dịch vụ toàn diện chu đáo cho người mua trên toàn cầu.

Nhà máy của chúng tôi đã đạt được các bằng cấp có thẩm quyền hoàn chỉnh, bao gồm quản lý chất lượng ISO-9001, quản lý môi trường ISO-14001, chứng nhận an toàn-sức khỏe nghề nghiệp ISO-45001, tuân thủ CE và phê duyệt thử nghiệm loại của bên thứ ba. Tất cả các loại cáp của chúng tôi đều tuân thủ nghiêm ngặt các thông số kỹ thuật quốc tế của IEC, HD, VDE và các tiêu chuẩn khu vực khác.

Được hỗ trợ bởi năng lực sản xuất mạnh mẽ, chúng tôi đảm bảo chuẩn bị hàng hóa nhanh chóng cho các dự án kỹ thuật - điện trên toàn thế giới, xây dựng nhà máy, phát triển khu dân cư, cơ sở hạ tầng dân dụng-đô thị và cơ sở kho bãi quy mô lớn. Các loại cáp đầy đủ của chúng tôi có điện áp định mức dưới 35 kV đáp ứng các yêu cầu tiêu chuẩn quốc tế. Cáp điện có vỏ bọc và cách điện bằng đồng bọc thép STA đa lõi STA điện áp thấp, bao gồm cả dòng NYBY, được xếp hạng trong số các sản phẩm chủ lực của chúng tôi để mua số lượng lớn. Với đội ngũ bán hàng dày dặn kinh nghiệm và sức mạnh công nghiệp vững chắc, chúng tôi là nhà cung cấp lâu dài đáng tin cậy của bạn khi mua cáp số lượng lớn.
